97国产高清,日日操日日射AV,在线观看av色诱,狼人奸综合,久久精品视频网,夜夜骑东京热,久久日亚洲,国产熟女高潮合集,t,天堂黄色

無(wú)錫環(huán)氧地坪防潮層快速解決方案

（一）基層為新澆筑的混凝土或砂漿找平層，由于工期的原因沒(méi)有足夠的自然等待和干燥時(shí)間，施工時(shí)基層的含水率過(guò)高
（二）特殊場(chǎng)合需要高壓水槍沖洗處理地面，但施工前有沒(méi)有充分的干燥時(shí)間導(dǎo)致基層含水率超過(guò)行業(yè)限定值
（三）基層施工時(shí)下面沒(méi)有設(shè)置防水層，地下水會(huì)直接滲透到基層混凝土當(dāng)中，使得基層具有較高的含水率。

正常情況下裸露混凝土具有一定的水汽滲透性，隨著時(shí)間和溫度的變化基層混凝土內(nèi)部的水分和外部空氣的濕度將會(huì)達(dá)到一個(gè)平衡。當(dāng)外部條件處于高溫干燥條件，即當(dāng)溫度較高而空氣相對(duì)濕度較低時(shí)，基層內(nèi)部水分有快速揮發(fā)到空氣當(dāng)中的趨勢(shì)，基層含水率降低，基面干燥，相反條件，當(dāng)外部條件處于低溫潮濕，即當(dāng)溫度較低而空氣響度濕度較大潮濕時(shí)，基層混凝土就會(huì)吸收外部環(huán)境當(dāng)中的水分，導(dǎo)致基面潮濕基層含水率增加，但不管那種條件下，裸露的混凝土基層和外部環(huán)境都能夠進(jìn)行自由的水汽交換流通。當(dāng)基層上涂覆環(huán)氧樹(shù)脂涂層以后，由于環(huán)氧樹(shù)脂在固化過(guò)程中會(huì)逐漸形成一種密閉不透水汽的樹(shù)脂涂層。阻隔了這種水汽的自由流通途徑。一旦外部環(huán)境溫度上升時(shí)基層內(nèi)的水汽就會(huì)不斷向基層表面遷移。這種遷移趨勢(shì)會(huì)產(chǎn)生兩個(gè)不同結(jié)果：第一、環(huán)氧樣涂層和基面的結(jié)合部位即基面表層含水率增加；第二、基層內(nèi)部會(huì)集聚一定的水汽滲透壓力。而隨著時(shí)間的延長(zhǎng)和溫度的升高，基層表面含水率增加內(nèi)部滲透壓力也會(huì)逐步上升。

由于環(huán)氧樹(shù)脂本身屬于憎水性樹(shù)脂，樹(shù)脂與水不能相容，環(huán)氧樹(shù)脂和基面之間就會(huì)被一層水膜隔離，分為兩層。形成水膜界面阻礙樹(shù)脂和粘結(jié)面的接觸，引起粘結(jié)強(qiáng)度大幅度下降甚至沒(méi)有任何粘結(jié)效果，隨著基層內(nèi)部的水滲透壓不斷增加，在兩個(gè)界面粘結(jié)較為薄弱的地方，水分在界面處不斷聚集，而密閉的樹(shù)脂涂層又不能夠透氣來(lái)釋放這種壓力，最終形成涂層鼓泡。

通過(guò)上述分析我們發(fā)現(xiàn)，最終導(dǎo)致環(huán)氧樹(shù)脂脫層氣泡的原因是由于基層表面的水產(chǎn)生水膜界面使得環(huán)氧樹(shù)脂不能夠與基面進(jìn)行真正有效的粘結(jié)。如果咋施工環(huán)氧樹(shù)脂涂層之前能夠?qū)�基面進(jìn)行防潮處理。消除環(huán)氧樹(shù)脂和粘結(jié)界面之間產(chǎn)生的水膜隔層，環(huán)氧

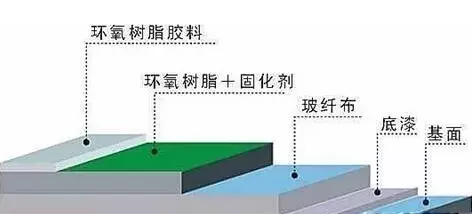

脂與基面就能有效粘結(jié)。要達(dá)到這個(gè)目的，防潮處理材料要滿足一下幾個(gè)要求：

第一、親水型材料，根據(jù)潮濕基面粘結(jié)理論，親水型膠黏劑與界面的粘結(jié)不會(huì)受到誰(shuí)的影響，防潮涂層和基面能夠有效的粘結(jié)。
第二、固化涂層能夠阻隔基層內(nèi)部的水分向基層表面遷移，保證待施工基面表層含水率達(dá)到后續(xù)環(huán)氧施工要求。
第三、防潮涂層與后續(xù)環(huán)氧樹(shù)脂的粘結(jié)強(qiáng)度能夠達(dá)到要求。
第四、固化后防潮層抗壓強(qiáng)度能夠滿足設(shè)計(jì)要求。
第五、干燥固化迅速，縮短后續(xù)施工等待時(shí)間。
